套接式鴨嘴閥安裝圖集和主要特點

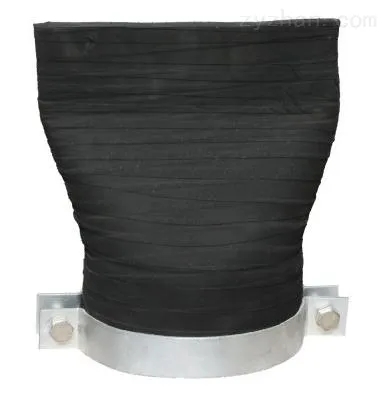

           套接式鴨嘴閥在閥體安裝部位采用套筒設計，套入配套的連接管道，管道與套筒內壁可塗加水工膠密封，並采用金屬卡箍。卡箍卡口之間應適當加墊墊片，緊固連接螺栓，若采用輔助襯管，連接時，輔助襯管與預留管道密封焊接，注意當公稱通徑大於DN800時，由於閥體重量較大，加之工作時，閥體腹腔中大量餘水及水流衝擊，須增加一支承拉杆。法蘭式鴨嘴閥俗稱橡膠排汙止回閥，該閥門取代拍門止回閥，徹底解決拍門易被泥沙、淤泥、石塊、植被、海洋生物阻塞的問題。直通式升降式止回閥應安裝於水平管路上，立式升降式止回閥和底閥一般安裝在垂直管路上，並且介質自下而上流動。由橡膠法蘭，閥體及鴨嘴一體製作而成，並帶有襯墊金屬法蘭，可以與金屬法蘭自然連接，直接安裝於罐體，管道及圍堰上。

安裝連接時，法蘭與連接法蘭尺寸相對應，保證聯接緊固後絕對密封，還要注意不能碰壞橡膠排汙止回閥的法蘭唇邊。應用於防水係統，排放係統，水泵出口，提升泵站及液下曝氣係統。產品主要特點：橡膠法蘭與閥身聯成一體，安裝為方便。閥體采用全橡膠設計，不會引起淤積和東西卡住現象發生，降低了維護成本，並允許固體顆粒順暢通過。
