管道施工中鄭州電氣套管的設計類型及製作過程
管道施工中鄭州電氣套管的設計類型及製作過程

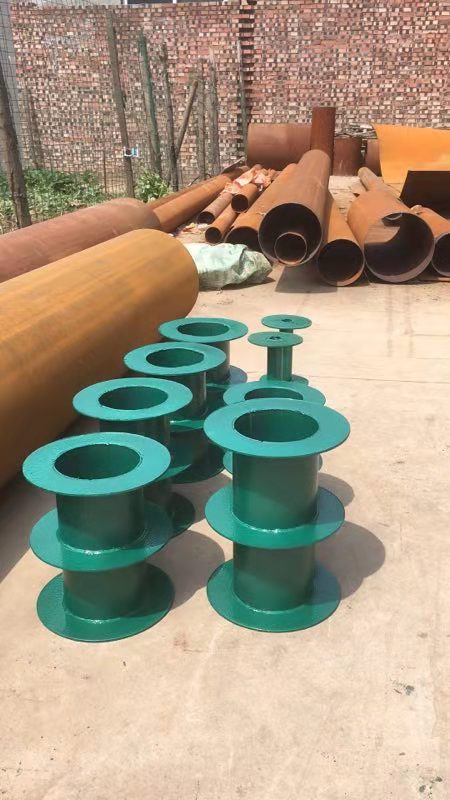

在管道施工中，電氣套管是適用於管道穿過牆壁之處受有振動或有嚴密防水要求的構築物的五金管件，一般生產企業是根據建築科學研究院研製設計的S312、02S404標準圖集製造的。
電氣套管穿牆處之牆壁，如遇非混凝土時應改用混凝土牆壁，而且必須將套管一次凝固於牆內;電氣套管施廣泛用於建築、化工、鋼鐵、自來水、汙水處理等單位。 一般情況下電氣套管均是按國標毫米來計。榴莲视频色版下载部門加工完成後，在其外壁均刷底漆一遍外層防腐由設計決定。榴莲视频色版下载的材料重量是按牆厚L值為300mm應另行計算。
榴莲视频色版下载部件焊接材料，用A3材料製作，T42焊接。榴莲视频色版下载穿牆之牆壁，如遇非混凝土牆壁時應改用混凝土牆壁，其澆注混凝土範圍應比翼環直徑(D6)大200mm，而且必需將套管澆固與牆內。穿管處之混凝土牆厚應不小於300mm否則應使牆壁一邊加厚或兩邊加厚。加厚部門的直徑最小應比翼環直徑(D6)200mm。
電氣套管的製作過程：
1、製作榴莲视频色版下载要根據建築平麵圖、結構管麵圖以及建築立麵圖，來確定套管的長度。再根據給排水平麵圖和大樣圖，並參照標準圖集來製作。
2、在加工製作電氣套管前應認真熟悉圖紙並分析如何製作安裝預埋套管。
3、鋼套管須與止水翼環周邊滿焊。
4、給排水套管在製作時應注意，安裝後應管口與牆、梁、柱完成麵相平。
5、電氣套管安裝後管口兩邊應伸出牆、梁、柱麵5cm -10cm。
6、在製作電氣套管時，榴莲视频色版下载的翼環兩邊應雙麵滿焊，且焊縫飽滿，平整，光滑，無夾渣，無氣泡，無裂紋等現象。翼環和電氣套管厚度應符合規範要求，焊好後，把焊渣清理幹淨，再刷兩遍以上的防鏽漆。在安裝時，榴莲视频色版下载兩端應用鋼筋三方以上夾緊固定牢固，並不得歪斜。
電氣套管也稱穿牆套管，是用鋼板或鋼帶經過卷曲成型後焊接製成的鋼管。焊接鋼管生產工藝簡單，生產效率高，品種規格多，設備資少，但一般強度低於無縫鋼管。20世紀30年代以來，隨著優質帶鋼連軋生產的迅速發展以及焊接和檢驗技術的進步，焊縫質量不斷提高，榴莲视频色版下载的品種規格日益增多，並在越來越多的領域代替了剛性榴莲视频色版下载。電氣套管按焊縫的形式分為直縫焊管和螺旋焊管。
